項目要就：
1、尺寸要小不超過50*60*15mm
2、供電電源
信號發射器的電源可以是電池，或無電源；信號接收器的電源可由外部設備
提供。
3、技術要求
信號發生器和信號接收器可以設定無線信號的波段，可調節的波段數應不少
于10個，無線信號的傳播距離在10～20米。
在同一個波段的無線信號,任意組合都可以實現接收器的動作,如有3個信號
發射器時,若3個信號發射器中有任意一個發出門窗開信號,則接收器反饋開
信號,若3個信號發射器全部發出門窗關信號,則接收器反饋關信號。

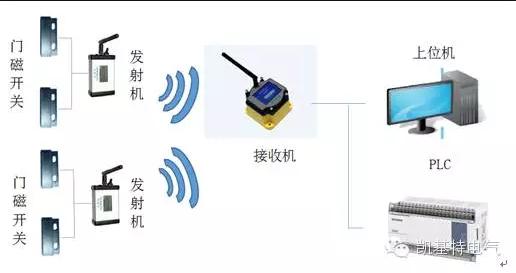

方案圖：
方案設計：
考慮到是室內應用，以及距離在10~20米，且是多對一的應用，我們采用2.4G頻段，用匹配的方式實現接收器擁有自己的獨立網絡。相鄰接收器互不干擾。
采用多路發射機輸入，一路接收機輸出，供上位機或PLC讀取
發射器：
1. 采用鋰電池供電，低功耗省電模式工作（工作時間 >3年）：
（1）開關信號發生，則立即通過無線發送給接收器，發送完成則 進入低功耗模式。
（2）每小時采集1次電池電壓信號，并上報給接收器，以實現低電報警。
（3）采用意法低功耗單片機。
2. 通信可靠性：
（1）采用應答方式，確保不丟包。即發射器每次發送給接收器，
都需要接收器應答，如果沒有收到應答，則間隔1s重復發送。
（2）采用防沖突算法（結合跳頻技術），避免堵塞信道。
接收器：
1. 采用220V供電，方便操作。
2. 輸出電平信號，以便與上位機或者PLC讀取狀態。
3. 任何一個門窗打開時，接收機都輸出高電平，門窗全關閉時，輸出 低電平。
4. 支持多個終端接入（>10個終端）。
|
