開環霍爾電流傳感器使用一個直孔類型的原理、閉環霍爾電流傳感器利用磁平衡原理。所以在響應時間和精度比開環閉環要好得多。交流電開環和閉環監控，一般開環適用于大電流監測、閉環適用于小電流監測。
閉環霍爾電流傳感器的工作過程：
當原始邊界通量由當前IP通過磁路的核心焦點，大廳裝置固定在氣隙磁通檢測，通過磁芯線圈的匝數輸出反向補償電流，用來抵消一次側電流產生的磁通（IP），導致了零通量總是呆在磁路。大廳設備和輔助電路副邊補償電流準確反映原邊電流的大小。通過特殊處理電路，傳感器的輸出可以輸出準確反映當前原邊電流的變化。
閉環霍爾電流傳感器的優點：頻率范圍寬、精度高、快速響應，低溫度漂移，線性好，沒有插入損耗。

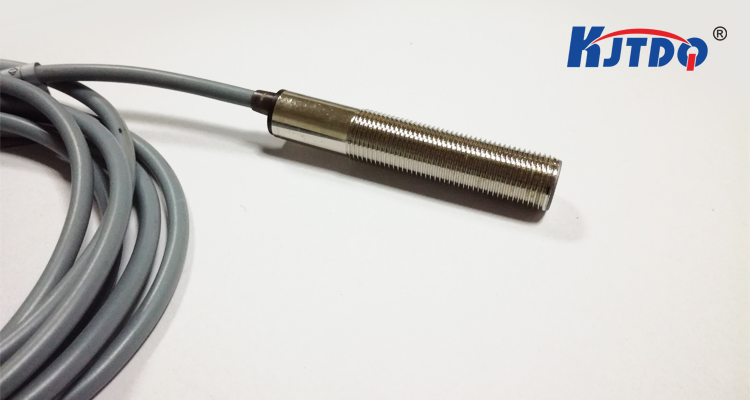

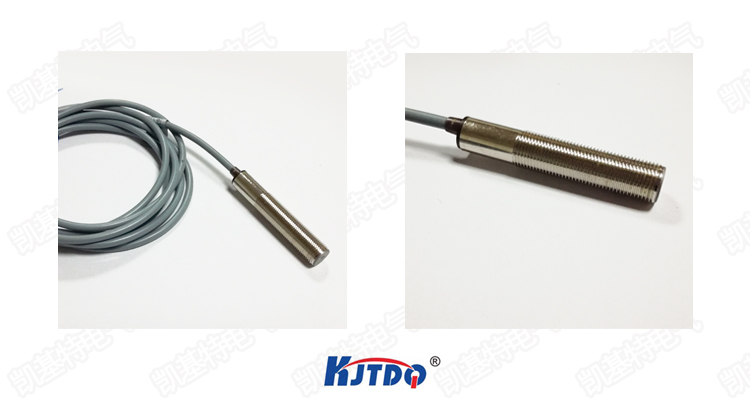

開環式霍爾電流開關的工作過程：
開環霍爾電流開關使用一個直孔類型的原理、閉環霍爾接近開關和利用磁平衡原理。所以在響應時間和精度比開環閉環要好得多。交流電開環和閉環監控，一般開環適用于大電流監測、閉環適用于小電流監測。
一次側電流通過導線（Ip），導體周圍產生磁場，磁場的大小正比于電流通過電線，它可以收集的核心感應到大廳設備和信號輸出。放大器放大后的信號直接輸出，霍爾器件輸出信號準確地反映原邊電流輸出。
優勢：包的尺寸很小，測量范圍寬，重量輕，功率損耗低，插入損耗。
霍爾電流傳感器廣泛應用于變頻調速裝置、變頻器、UPS電源、通信電源、電焊機、電動機車、變電站、數控機床、電鍍、微機監控、電網監控需要隔離測試電流。
|
