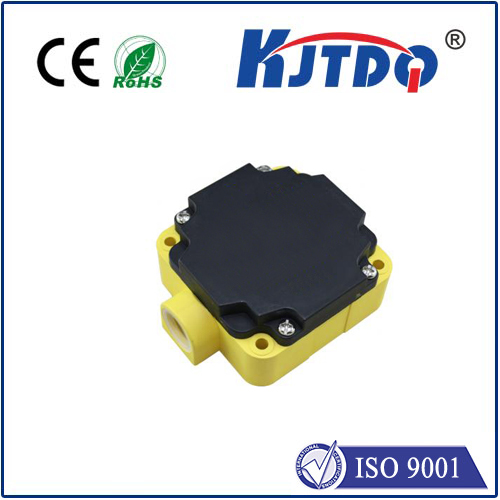

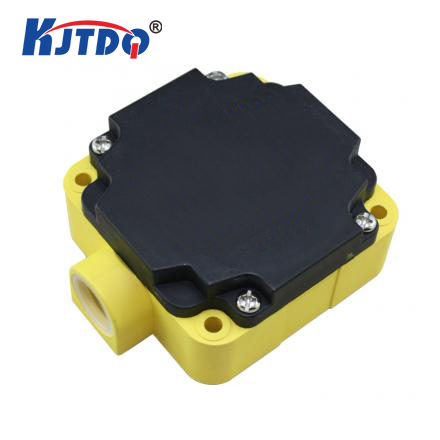

產品圖片 Photo |

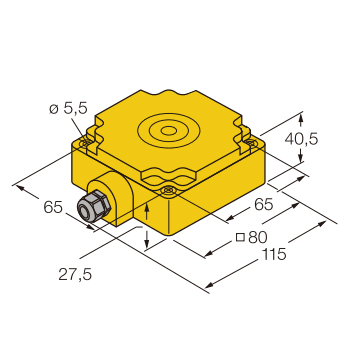

尺寸圖 Dimension drawing(mm) |
|
 |
|
|
特點描述 Feature Description |
型號規格 Item Code |
|
◆ 采用非接觸式檢測方式、
響應快、頻率高 |
|
◆ 短路、反極性及過載保護功能 |
|
◆ 外殼材料：PBT |
|
◆ 防護等級IP67 |
|
|
NPN NO |
KJT-BFT80 |
|
NPN NC |
|
|
NPN NO+NC |
|
|
PNP NO |
|
|
PNP NC |
|
|
PNP NO+NC |
|
|
AC |
|
|
|
電氣接線圖 Connection diagram |
規格參數 Specification |
|
|
|
工作電壓 |
10…30VDC /90-250VAC |
|
安裝方式 |
非埋入 |
|
檢測距離 |
40mm |
|
外形規格 |
80*40*80 |
|
輸出方式 |
NPN/PNP NO/NC |
|
漏電流 |
<0.01mA |
|
設定距離 |
0..40mm |
|
標準檢出物體 |
鐵 120*120*1mm |
|
工作頻率 |
100Hz |
|
消耗電流 |
≤15mA |
|
負載電流 |
200mA |
|
電壓降 |
≤1.8V |
|
滯后 |
1...15% |
|
重復精度 |
≤2% |
|
LED顯示 |
電源指示：LED(紅色)
工作指示：LED（綠色） |
|
保護 |
短路、反極性、過載保護 |
|
工作溫度 |
-25...70℃ |
|
溫度漂移 |
<±10% |
|
防護等級 |
IP66 |
|
外殼材料 |
PBT |
|
檢測面材料 |
PBT |
|
接線方式 |
端子連接 |
|
