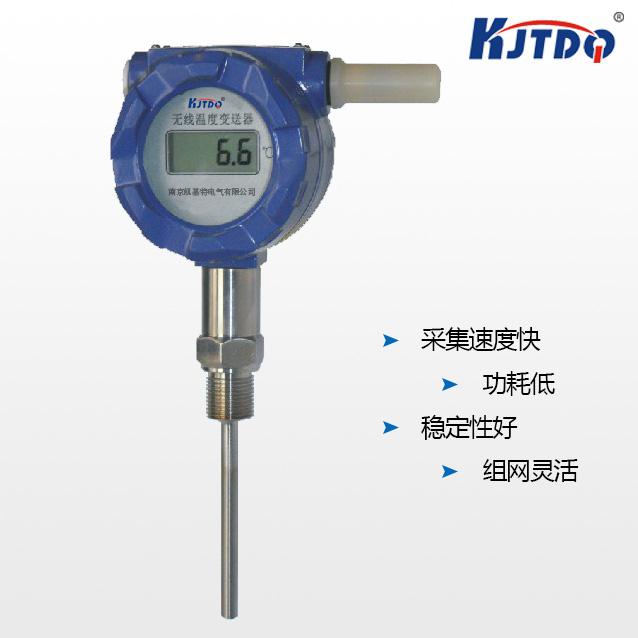

無線溫度變送器
我公司新開發研制的該款產品廣泛應用于各種工業測溫系統中，如油田、電力、石化和一些不方便布線的場合。
1、系統的設計理念
1）更加穩定
本溫度變送器在傳統的基礎上，采用優質元器件、高精度可靠信號調理電路、防干擾電路、軟硬補償等多方面技術，并通過大量實驗和檢測使得儀表具有測量數據精確、抗干擾能力強、易于操作等優點。
2）無線傳輸

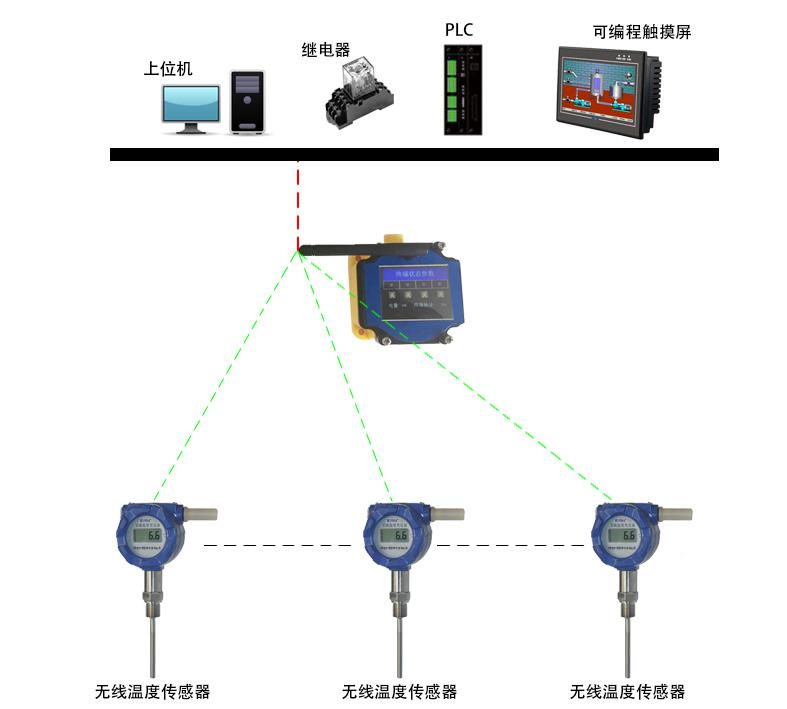

以往的各種溫度變送器一般具有4～20mA輸出信號，有的還是就地顯示，需要通過導線將信號送到值班室采集或值班人員到現場抄錄數據，由于工業現場環境較為惡劣，供電系統不穩定、維護設備造成導線損壞及難于管理等原因，造成數據取得的不可靠、不真實。本溫度變送器采用目前世界上適合先進的微功率無線通訊技術，測控儀表、監測裝置均工作在480MHz(或2.4GHz)無線開放頻段；現場的數據、報警、保護等參量，均能通過無線、可靠傳輸到值班室，克服了以往需要人員現場抄表和用導線長距離輸送的不便，從而達到以人為本、節約的目的。
3）節能環保
傳統的溫度變送器，需要有市電交流或直流供電；而本儀表采用適合新低功耗技術，用高功率鋰電池供電，3.6V單節電池可以可靠使用一年半以上，儀表無需考慮后端的負載問題，無后續的A/D轉換，直接將高精度的測量數據值無線傳輸到值班室的接收終端機上，再通過終端機上傳后臺，進行統一的數據管理。
2、系統原理
將本儀表的探頭插于管道中，當管道中的介質作用于感溫元件上，使之受溫，其內部電路檢測出與過程溫度成正比的電信號，通過線性放大電路對該信號進行精確的放大、補償等處理后，進入微處理器進行數據的測量、處理、顯示，并將測量數據無線傳輸到遠方的終端設備上。
一、主要技術指標
1)測試范圍：-200~500℃；0-1000℃；0-1300℃；0-1600℃
2)傳輸距離：300米（空曠環境），距離可以通過中繼或者GPRS無線增強
3)精度等級：0.2級；0.1級
4)待機耗能：小于0.03毫安
5)供電方式：內置鋰電池，壽命1到2年 （可充電）
6)工作環境：溫度-20℃~60℃；濕度＜90%
7)顯示：五位液晶，顯示清晰、無殘留；
8)采用鋁合金外殼、堅固、耐腐蝕；
9)零點溫度漂移：±0.015%FS/℃；
10)靈敏度溫度漂移：±0.015%/℃；
11)適用介質：油、氣、水等液體；
12)防爆等級：EXdⅡBT4；（可選）
13)頻率：中心頻率433MHz；
14)可與配套的接收機組網； 輸 出：帶隔離RS485
15)輸 出：帶隔離RS485

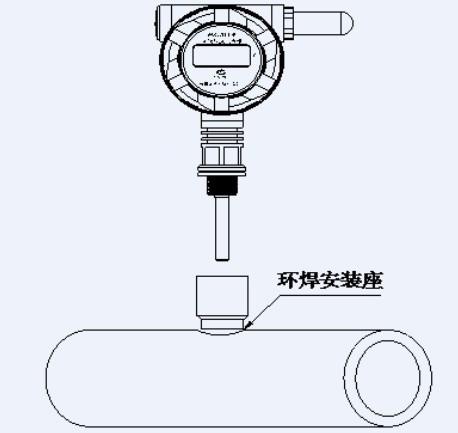

二、安裝示意圖

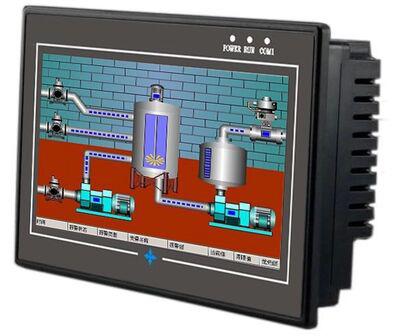

三 、液晶顯示屏
1)工業觸摸屏可編程
2)帶485輸出
3)編程觸控一體化設計，對安裝空間要求低
4)中文菜單、輕松使用參數設置在一個界面內輕松完成
5)以太網接口實現遠程監控
6)數據采集和報警記錄自帶查詢功能.
7)可上傳下載PLC程序，監控PLC時同時在觸摸屏上操作。
8)以態網功能可實現電腦瀏覽器監控觸摸屏數據
9)可直接輸出報警信號 |
