光電開關抗干擾演
如果N C型，作用是相反的，遠的，近了。各種傳感元件(光電，磁感應，超波......可在接近開關傳感器。對于開關型接觸，有接觸的金屬觸點晶體管，可控硅觸點。

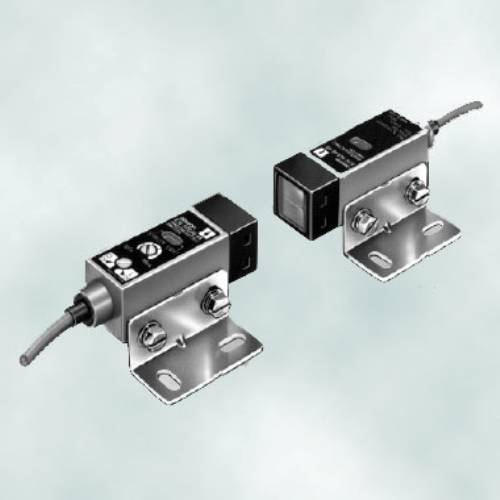

目前我們正在談論產品，光電組件時，傳感頭，所以必須有一個光發射器和光接收器，我他們是平行排列，由附近的發射光的反射對象，接收器大小的反映，代表物體的遠近。
本書介紹了光學測試一般意義上的接近開關線實踐，主要由直流(如光電斷路器連接)，雖然方便實踐。但這是不負責任的做法或經驗不足。由于接近開關發出的光被物體反射接受審判。如果直流驅動器驅動，任何光源變化或陰影將被接收，并通過誤差引起的誤差引起的。
因此利用波長紅外發光二極管和光敏三極管的光接近開關外，最重要的是：交流驅動(而不是直流驅動)，由振蕩器產生的信號頻率固定，電流放大，驅動發光二極管，將光脈沖的頻率f0。
接收器接收信號，有可能在任何光源的變化，而是通過中心頻率f 0的帶通濾波器，濾波器的信號F0外，同頻率F0信號放大。而其電壓的大小會隨著距離的變化。
放大后的交流信號(f0)進行整流，它可以把交流電變成直流電，并可通過電壓比較器很容易判斷，并最終控制開關和關閉。 |
